匣钵液压机_匣子生产设备_800吨石墨粉末成型油压机

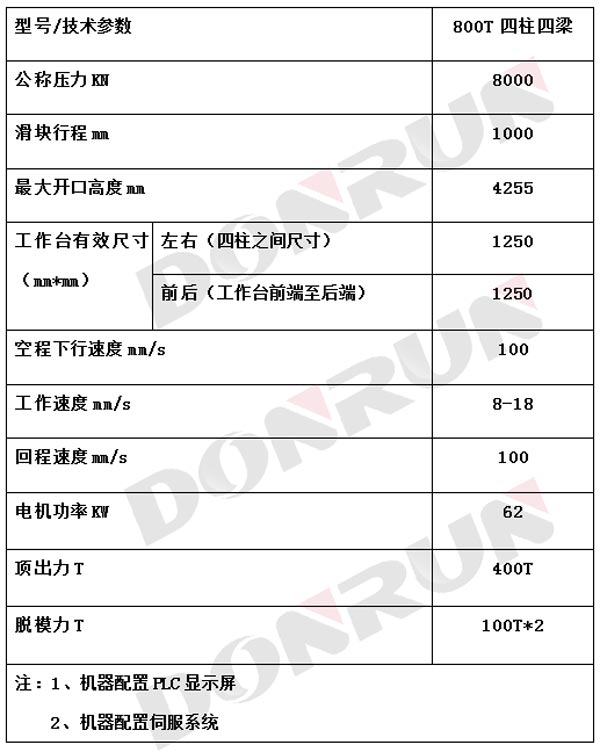

800吨石墨粉末成型油压机的参数：

石墨匣钵生产工艺及流程：

1、配方：先将高纯石墨粉（400目）和沥青粉（200目）酮基粘结剂，纤维素按照100比15比6比5的比例，充分搅匀，

2、加热混捏：然后加热进行混捏，混捏好以后，

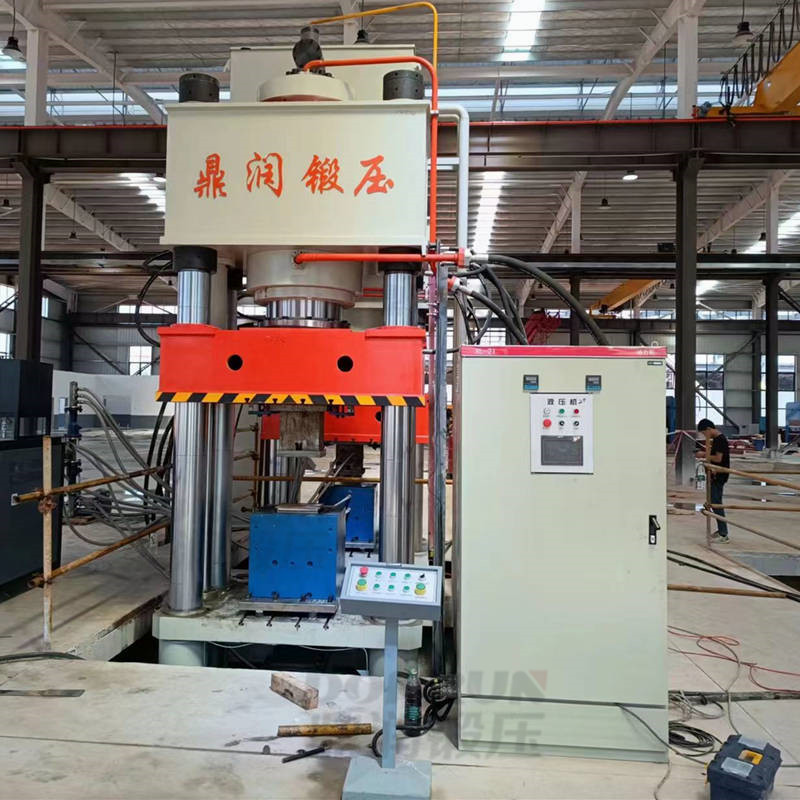

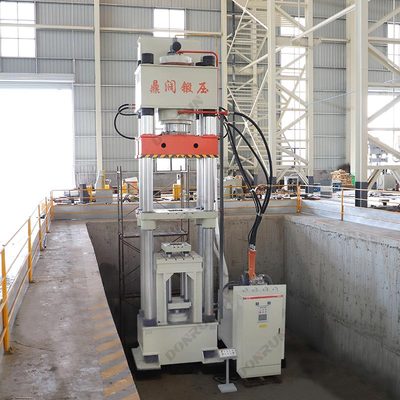

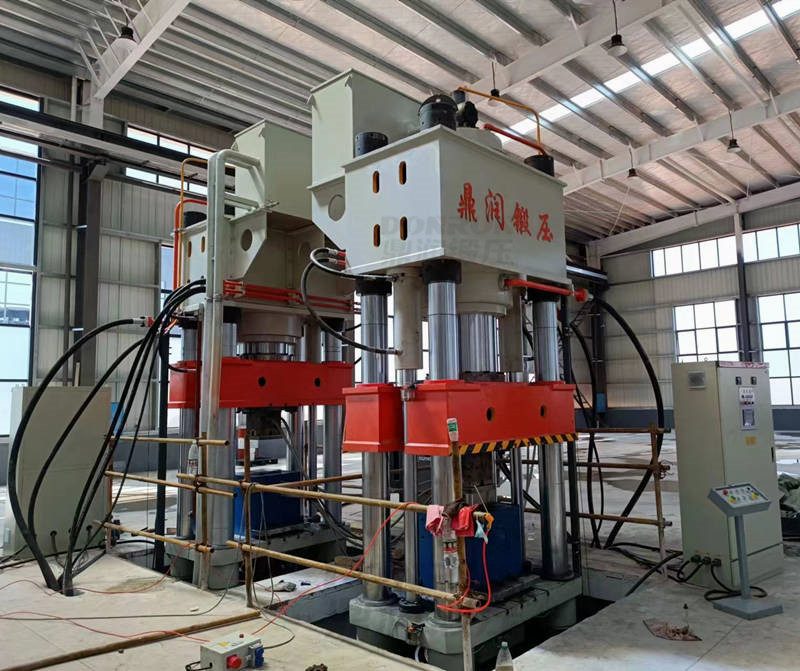

3、新型匣钵液压机模压：模压放入800吨四梁四柱液压机进行模压成型成型，双向加压；

4、脱模：利用脱模梁，完美脱模；

5、烘干：脱模后进行烘干，烘干后硬度能达到40；

6、沥青浸渍：然后放入沥青浸渍罐中，进行浸渍，温度220度，先负压一个小时，然后加压10兆帕一个小时；

7、焙烧和石墨化：刮掉沥青溶液残留，进行焙烧石墨化，加入石墨化催化剂，使焙烧和石墨化一次完成，起始温度200度，使纤维素碳化，然后300度，使沥青进入结焦环节，然后升温，使沥青完全结焦碳化，然后升温到1600度，使石墨化催化剂开始活化，让沥青质碳低温石墨化；

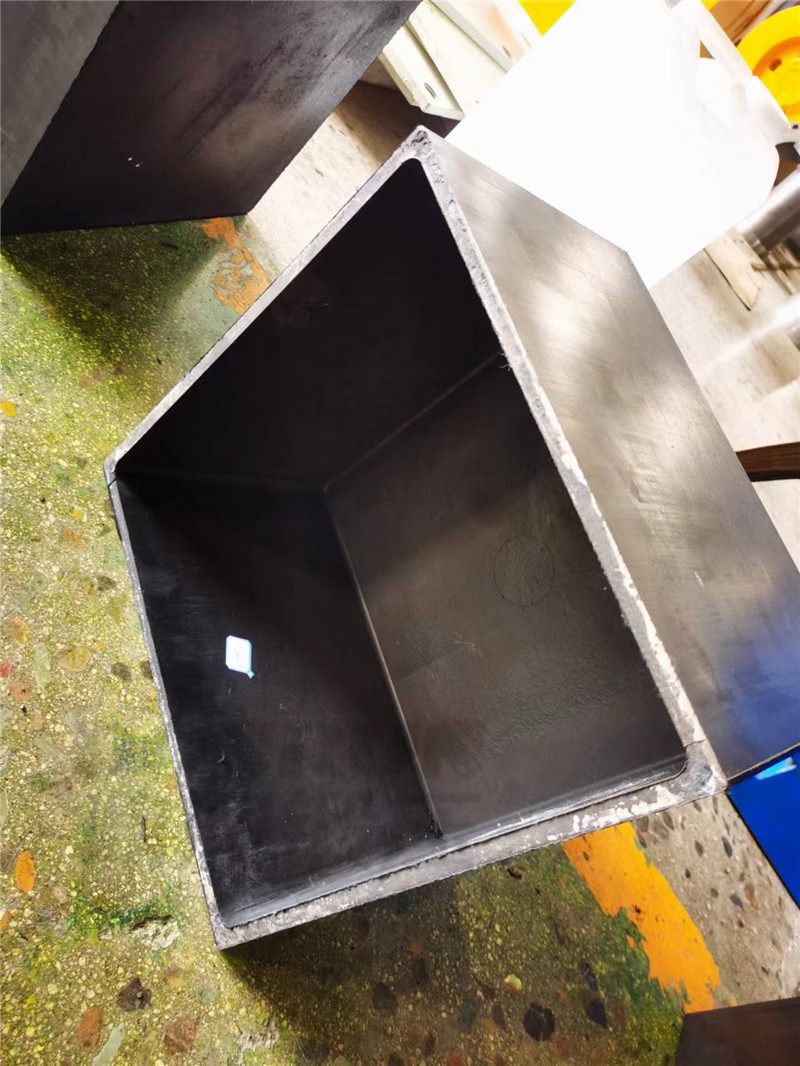

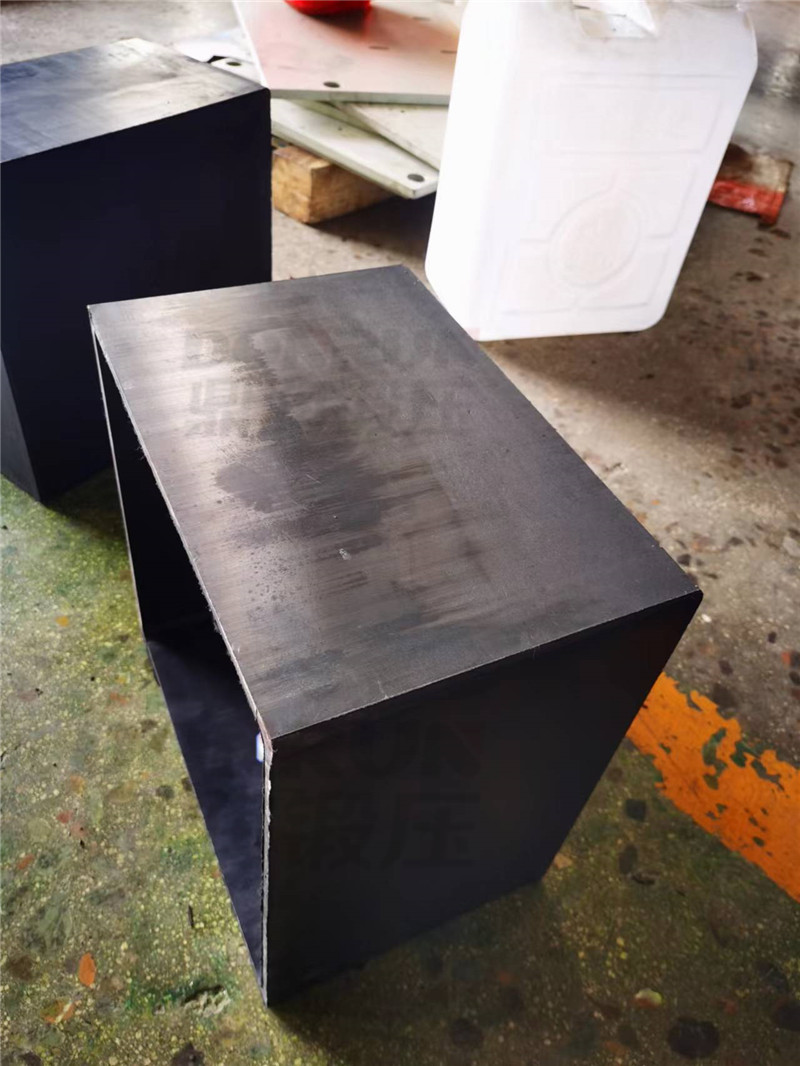

8、完成石墨碳化，得到成品：石墨匣钵一般10㎜厚，石墨化时间达到30个小时就基本完成了石墨化过程，然后缓慢降温到300度以下，就烧制完成了；

这种配方收缩力较高，一般能收缩4－5％尺寸会变小，密度会增加，电阻会变小，抗折抗压会增加，并具备机械性能。

山东鼎润锻压是油压机源头厂家，专注液压机生产定制，压机模具一站式服务。主要产品:四柱液压机、龙门框架式液压机、C型单柱液压机、复合材料模压机、坩埚匣钵成型液压机、锻造设备、冲床及各产品配套模具。欢迎您来电祥谈：13206328715
